全自動加藥裝置的系統結構，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下全自動加藥裝置的系統結構：
中文：全自動加藥裝置
拼音：quán zì dòng jiā yào zhuāng zhì
英文：Automatic dosing device
全自動加藥設備，采用傳感信號控制加藥泵的工作過程，此控制方式需用pH儀、電導儀等監測儀表及相應的傳感器。首先根據系統的運轉需要設定控制參數(pH值或電導值)的極限值，若系統在運轉過程中出現以下情況加藥裝置即開始工作：若pH值低于或高于設定的值。pH值偏低，說明酸性太強，系統有腐蝕傾向;pH值偏高，說明堿性太強,系統有結垢傾向。這時檢測儀器會將此信號反饋給控制系統，控制系統再輸出指令給指定的計量泵，令其打開加藥系統以調節pH值，待pH值恢復正常后，計量泵關閉。若電導率高于設定值，說明系統含鹽量超標，有腐蝕結垢傾向。這時監測儀器會將此信號反饋給控制系統，控制系統再輸出指令給排污電磁閥，令電磁閥打開排水，待電導恢復正常后，電磁閥關閉。然后計量泵打開加藥，補充排污損失掉的藥劑，把系統的含藥量維持在正常的水平，加到規定的時間計量泵關閉。
一、全自動加藥系統概述
全自動加藥系統在電力、石油、化工、冶金工業、環境工程、水處理等領域中常需要將某種液體連續自動地注入到另一種液體中成為一種混合液，或者使加入的藥劑與液體中存在的某種組分發生化學反應，以達到預期的工藝要求。為達到最佳效果，在工況變化的情況下，對所加化學藥劑量自動跟蹤調節控制加藥速度，因此在自動加藥裝置中我們采用了先進的自動控制方式來控制加藥量。
全自動加藥系統這種加藥裝置結構簡單、安裝方便。全自動加藥設備主要由計量箱(藥劑貯罐)、加藥計量泵(加藥泵)、自動控制系統、連接管路等組成的自動加藥裝置。自動加藥裝置除部分加藥管路、取樣管路和加藥濃度檢測儀表外，這些設備一般都集中安裝在一個加藥間內，自動加藥裝置將計量箱、計量泵、自動控制系統一體化，即安裝在一個底座上。制造廠完成設備購置、制造、組裝、調試、試運行，用戶只需將組合式自動加藥裝置安放在加藥間后，將加藥計量泵出口與加藥管路、計量箱進出口與進水管等連接好，并將控制柜電源和檢測儀表信號送到控制柜就可以起動、投入運行。這樣可以大大減少現場施工工作量，避免了中間環節繁多引出的差錯以及相互間的扯皮，有效地保證工期和工程質量，減少用戶的麻煩和損失。
二、全自動加藥系統類型及結構
全自動加藥系統主要有雙泵單控組合式、三泵雙控組合式、組合式爐水R值自動控制裝置等幾種類型，每種類型的結構有些不同，下面分別說明。
1，雙泵單控組合式自動加藥裝置本裝置由一個計量箱、二臺加藥計量泵(互為備用)，一套交流變頻式自動加藥控制系統、連接管路、閥門、底座等組成，見圖1。計量箱的容積為1M’(用戶有特殊要求另議)，是否帶攪器、遠傳液位計、液位高低限報警以及罐體材質選擇由用戶或設計部門提出，也可由用戶直接向我單位咨詢。罐體材質有鋼、不銹鋼、襯膠罐體，用于不同的藥液。用戶訂貨時，必須說明計量泵如下參數：流量(1/H)，泵出口壓力(MPa)，泵流路材質(或者輸送藥劑的名稱、濃度)。

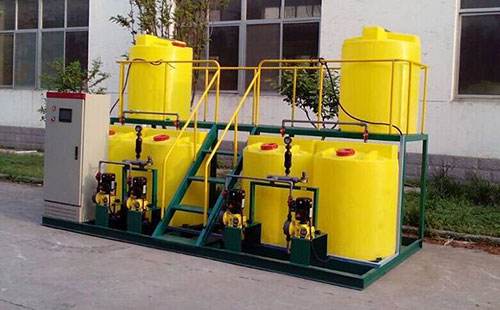

2，三泵雙控組合式全自動加藥系統
全自動加藥系統由二個計量箱、三臺加藥計量泵、三套交流變頻式自動加藥控制系統、連接管路、閥門、底座等組成
全自動加藥系統三臺加藥計量泵中，泵3為泵l、泵2的備用泵，通常情況下，泵1、泵2分別在二套交流變頻式自動加藥控制系統驅動下工作，使加藥計量泵可以按四種方式工作，控制柜上的切換開關可將備用泵投入運行。
用戶對計量箱、加藥計量泵等提供參數的要求可參考前述的雙泵單控組合式自動加藥裝置中的有關說明。
3，組合式爐水R值自動加藥裝置
全自動加藥系統是用于鍋爐水協調磷酸鹽處理(控制爐水R值)的自動加藥裝置。自動加藥裝置裝置由三個計量箱、三臺計量泵、一套交流變頻式R值自動控制系統、連接管路、閥門、底座等組成。
三個計量箱容積均為1立方米，分別貯存磷酸三鈉、磷酸氫二鈉、氫氧化鈉。
交流變頻式R值自動控制系統包括R值分析儀，動加藥控制柜。交流變頻式自動加藥控制柜。
