1.UNITANK工藝簡介
1.1 基本構造

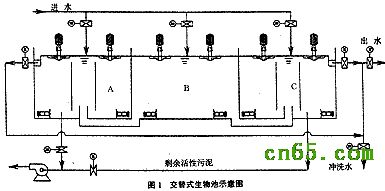

UNITANK又稱交替式生物處理池，其基本單元是由三個矩形池組成(A，B，C池)，相鄰?fù)ㄟ^公共墻開洞或池底渠連通。三個池中都安裝有曝氣系統，可以是微孔曝氣頭、表曝機或潛水曝氣機：外側兩個池(A和C池)設有固定式出水堰及剩余污泥排放裝置，他們交替作為曝氣池和沉淀池，中間的池子 (B池)只能作為曝氣反應池。另外，污水通過閘門控制可以進入任意一個池子，采用連續進水，周期交替運行。如圖1所示。
UNITANK運行按周期運行，一個周期包括兩個主階段和兩個中間階段，一般單個周期時間為7小時，主階段2×3小時，中間階段2×30分鐘。
1.2.1 主階段
主階段，污水首先進入A池，該池處于曝氣狀態，因上個階段進行沉淀操作，積累了大量活性污泥，且濃度較高。進水與活性污泥混合，有機物被吸附，部分被降解。混合液繼續流入B池，該池通 常連續曝氣，有機物得到進一步的降解，同時在推流過程中，A池的活性污泥進入中間池，再進入C池，實現污泥在各池的重新分配。比較后，混合液進入處于沉淀狀態的C池，進行泥水分離，處理后的出水通過溢流堰排放，剩余污泥由該池排出。為了防止A、B池的污泥被沖至C池，過量積累，每120—180分 鐘改變水流方向，即進入到下一個主階段。
第二主階段，污水先進入C池，污水及混合液的流動方向與階段相反。
1.2.2 中間階段
中間階段的作用是完成曝氣池到沉淀池的轉換。在主階段的中間階段，污水進入B池，C池仍處于沉淀出水狀態，同時A池開始進入沉淀狀態，為出水作準備。在第二主階段的中間階段，污水進入B池，A池仍處于沉淀出水狀態，同時C池開始進入沉淀狀態，為出水作準備。
因?yàn)檫叧卦谄貧鉅顟B(tài)時，出水槽內進滿混合液，所以邊池進入沉淀狀態后，開始的出水不能作為處理后的出水直接排放，需用沖洗排人處理系統。待出水澄清后，方可外排。
2.工程設計
2.1 處理規模及進出水水質
石家莊高新區污水廠處理城市污水，設計處理污水量10萬噸/天，占地7.2公頃，污水處理廠進水 水質的主要指標為：COD≤600mg/L；BOD5≤400mg/L，SS≤400mg/L，出水水質要求：DOD5≤30mg／L，SS≤30mg／L，COD≤120mg/L。
2.2 處理工藝
原污水進入格柵間，在此攔截污水中飄浮物，由污水泵提升，經細格柵進一步去除水中雜質，進入沉砂池去除砂粒，然后進入U(xiǎn)NITANK池，去除BOD5等污染物，混合液經沉淀分離，澄清液進入接觸 池加氯消毒(季節性)后排入汪洋溝。剩余污泥經污泥泵送至集泥池，由帶預濃縮功能的脫水機處理 后，泥餅外運。工藝流程如圖2所示：
2.3 池型的選擇及進出水渠道設計

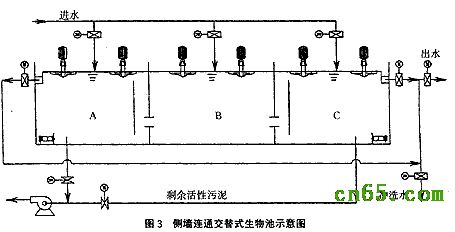

UNITANK池通常設計成三個等尺寸的矩形池，根據兩側池出水堰的形式即單側堰或周邊堰出水，可決定池子是否為正方形。一般當池子邊長較小時(小于25米)兩側池采用單側堰出水，池型可為長方形，池間連通采用池壁開洞方式，洞口在邊池一側加導流板，見圖3，目的是使進水沿池底流動，流 態接近平流式沉淀池，導流板同時可防止中間池的曝氣擾動側池的沉淀。當池子盡寸較大時，兩側池可采用周邊出水堰，池型為正方形，中間他的池問連通管出口設在側墻池底邊，兩側池的池間連通管出 口設在池中心，外加穩流筒，見圖1，出水沿池底流動，流態接近中心進水，周邊出水的輻流式沉淀池。
此外，還可根據實際工程情況，中間池的尺寸可與兩側池的尺寸不同。
石家莊高新區污水處理廠工程UNITANK池共為六個組，分三個系列，每個組由三個正方形反應池組成，單池凈尺寸為長×寬×高＝35×35×7m，有效水深6米。兩側池采用周邊堰出水。 每組內三個反應池由池底渠道連通，兩側池的連通渠出水口位于池中心，設有穩流筒，防止進水對沉淀污泥的擾動。

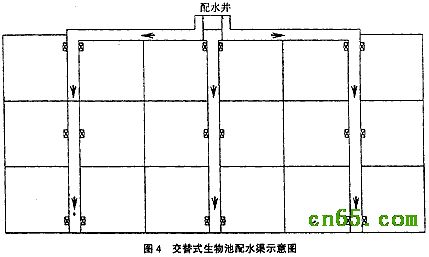

污水由配水井均勻分給三條位于池頂?shù)呐渌�，一條配水渠負責一個系列兩組池的配水，見圖4交替式生物池配水渠示意圖。因此，同一系列中的兩組池按同步運行，不同系列的運行時序可不同步進行。每組池的出水匯入池底的出水總干管，直接排出處理廠。
備29.jpg "水處理設備")
2.4 石家莊高新區污水處理廠主要工藝參數
每單元平均設計流量： 0.193m3/s
水力停留時間： 31.8hr(含沉淀時間)
容積負荷： 0.45kgBOD／m3／d
&nbs【污水處理設備】p; 污泥濃度： 4000mg/l
污泥負荷： 0.113kgBOD/kgMLSS／d
沉淀池比較大表面負荷： 0.74m3／m3／2h
2.5 沖洗水系統的選擇和設計
由于在曝氣階段，兩側池的出水堰內進入了混合液，沉淀初期被污染的出水不能直接排放，需經沖洗水系統外排。沖洗水排放系統一般有兩種形式。種，由電動閘門控制，沖洗出水經管渠，排人處理廠進水泵房。該方法運行管理較簡單，不用添加設備，但對進水泵房會產生一定的水力沖擊負荷，如果UNlTANK運行系列較多，運行時序岔開，那么沖擊負荷相對較低，對進水影響較小。第二種，由電動閘門控制，沖洗出水直接進入沖洗水池，池內設潛水泵，將沖洗水送至中間池。該方法不會對進水泵 房產生影響，但需加設沖洗水池和沖洗水泵，運行管理較復雜，如果UNITANK運行系列較少，該種方法較適合。
石家莊高新區污水處理廠的沖洗水系統采用種形式，即沖洗水直接排至進水泵房。每組生物池中兩側池的出水均進入到中間池邊的一條公共出水渠道，該渠道上安裝兩臺電動閘門，具有兩種功能，分別作為出水渠道和沖洗水渠道使用。在沉淀出水的初期，公共渠道上的出水閘門關閉，沖洗水閘打開，沖洗水經沖洗水管人廠區污水管，然后排入處理廠進水泵房。進水泵房的平均流量短時增加1／6。當出水水質正常時，打開出水閘門，關閉沖洗水閘，出水進入總出水管道排出處理廠。
2.6 曝氣系統的選擇和設計
UNITANK工藝可以采用表面機曝氣和微孔器曝氣兩種形式。針對這兩種形式在UNITANK工藝中的特點作如下對比
表
|
項 目 |
表面曝氣機 |
微孔曝氣器 |
|
電耗 |
高 |
低，不穩定 |
|
曝氣系統工程造價 |
低10％一20％ |
高 |
|
曝氣器充氧效率 |
低，穩定 |
高，隨使用時間增長，效率逐漸降低 |
|
維修管理 |
電機維修在水面，不影響正常運輸 |
維修時需將全池放空，且隨運行時間加長，維修頻率提高 |
|
池底沉泥 |
極少 |
有，且不均勻 |
|
沉淀池表面負荷 |
低 |
較高，一般需加設斜板沉淀，降低表面負荷。運行時斜板上容易孳生生物膜；維修曝氣頭時，需拆掉斜板。 |
|
缺氧/厭氧/好氧運行模式 |
開/關曝氣機，易操作 |
開/關單池曝氣管，會給其它池中曝氣頭帶來氣量沖擊，不易操作 |
由以上對比可以看出，表面曝氣機更適合UNITANK工藝，如果工程占地允許，建議盡量采用表面曝氣機曝氣。
石家莊高新區污水處理廠曝氣系統采用表曝機和潛水?dāng)嚢铏C(jī)相結合的方式，每個池中安裝2臺表曝機、2臺水下攪拌機，表曝機運行充氧，當水中溶解氧到達高限設定值時，表曝機停止工作，水下攪拌 機運行，當水中溶解氧低于低限設定值時，水下攪拌機停止工作，表曝機開始運行。本工程的實際需氧量為60噸O2天。
表曝機選用比利時AQUA公司生產浮動式高速表曝機，它可以適應因水流方向改變而造成的水面起落，另外安裝簡單，只需纜繩固定。由于高速表曝機的電機直接驅動螺旋葉輪，不需要減速裝置，因此檢修量少，維護方便。
表曝機功率為75KW，潛水?dāng)嚢铏C(jī)功率為12.5KW。
2.7 污泥排放系統的選擇和設計
UNITANK工藝通常有兩種排放剩余污泥的方式，即連續排泥和間歇排泥。連續排泥是指在運行期間連續排放混合液，剩余污泥泵容量較低，基本不需要控制，但是由于剩余污泥濃度低，后續污泥濃縮脫水的負荷將會加大。間歇排泥是指在特定時段集中排泥，如在沉淀末期排泥，該方式剩余污泥泵容量較高，需要控制排泥時間及排泥閘，但該方式剩余污泥濃度較高，后續污泥濃縮脫水的負荷較低。
石家莊新區污水處理廠剩余污泥采用間歇排泥方式，排泥時間設在沉淀后期。全廠共設兩座剩余污泥泵房，在污泥泵房內共安裝污泥泵6臺，分別負責6組交替式生物處理池的排泥。每個污泥泵經 管道由電動閥門控制分別從處理單元中的2個沉淀池中抽泥，排泥時間設在沉淀后期。排泥管道按兩 臺污泥泵同時工作設計。
經計算污泥產量為32噸干泥/天，泥齡為14天。污泥含水率按99.2％計，污泥產量4000噸/天，每組生物池每天排泥667m3。按每個周期排泥2次，每次15—20分鐘計，選污泥泵流量為0.1m3／s，揚程7.5米。
